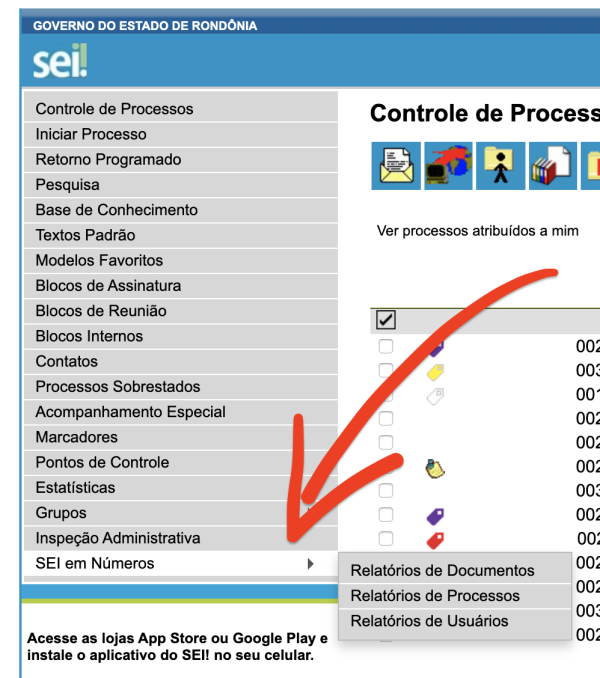

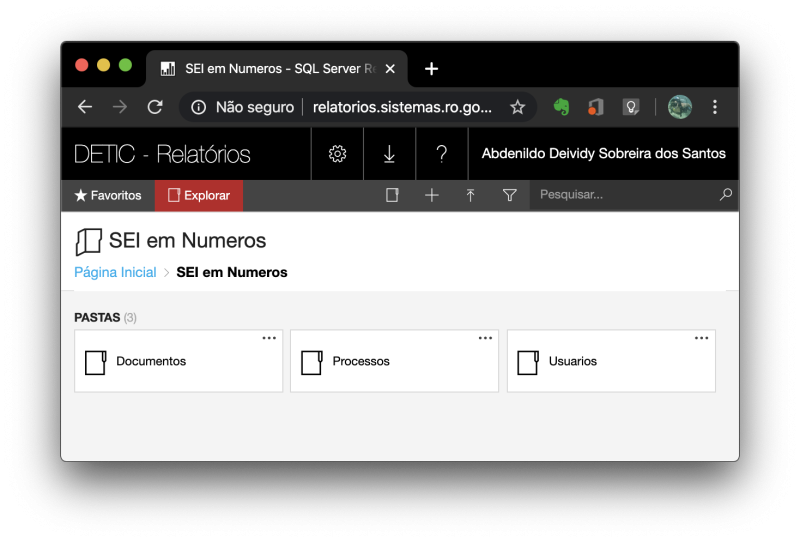

Documentação do Projeto

Histórico de Alterações
Data	Versão	Descrição	Autor
04/10/2019	1.0	Criação da documentação modelo	Rodrigo Arnaldo Kreuzberg
07/10/2019	1.1	Inserção da modelagem dos dados	Rodrigo Arnaldo Kreuzberg
18/11/2019	1.2	Inserção do Dicionário de Dados	Abdenildo Deividy Sobreira dos Santos
18/11/2019	1.3	Atualização do Dicionário de Dados	ANCELMO LUIZ EVANGELISTA DOS SANTOS
20/11/2019	1.4	Atualização do dicionários de dados e Inclusão dos prints	Rodrigo Arnaldo Kreuzberg
20/11/2019	1.5	Atualização do Dicionário de Dados	Abdenildo Deividy Sobreira dos Santos
16/04/2020	1.6	Atualização da documentação do projeto e inclusão dos thumbnails de iniciais	Abdenildo Deividy Sobreira dos Santos

Matriz de Necessidades

O que eu quero analisar?	Como eu quero analisar?
Quantidade de processo não recebidos na unidade Quantidade de documentos assinados Quantidade de documentos gerados (interno) Quantidade de documentos recebidos (externo) Quantidade de processos gerados Quantidade de processos atribuídos Quantidade de processos processo não atribuídos	Por unidade Por usuário Por período

Indicadores

ID	NOME	NEGÓCIO
1	Quantidade de processo não recebidos na unidade	Contagem distinta de processo onde dth_conclusao for nula em atividade
2	Quantidade de documentos assinados	Contagem de protocolos na fato assinatura
3	Quantidade de documentos gerados (interno)	Contagem de atividades onde id_tarefa for igual a 2
4	Quantidade de documentos recebidos (externo)	Contagem de atividades onde id_tarefa for igual a 13
5	Quantidade de processos gerados	Contagem de atividades onde id_tarefa for igual a 1
6	Quantidade de processos atribuídos	Contagem de atividades onde id_tarefa for igual a 57
7	Quantidade de processos processo não atribuídos	Contagem distinta de processo onde dth_conclusao for nula em atividade e id_usuario_atribuicao é nulo

Matriz Dimensões X Indicador

Indicadores / Dimensões	Unidade	Órgão	Usuário	Protocolo	Tempo	Tarefa
Quantidade de processo não recebidos na unidade	x	x	x	x	x
Quantidade de documentos assinados	x	x	x	x	x	x
Quantidade de documentos gerados (interno)	x	x	x	x	x	x
Quantidade de documentos recebidos (externo)	x	x	x	x	x	x
Quantidade de processos gerados	x	x	x	x	x	x
Quantidade de processos atribuídos	x	x	x	x	x	x
Quantidade de processos processo não atribuídos	x	x	x	x	x

Identificação e Validação das fontes

Modelagem

ETL - Extração, Transformação e Carregamento

ETL - Dimensões

JOB

Fato Atividade

Fato Assinatura

Dimensão Usuário

Dimensão Tempo

Dimensão Tarefa

Dimensão Protocolo

Dimensão Organização

Carregar as dimensões

Dimensão Organizacao
Classificação	Dimensão (X)
Descrição	Armazena os dados referente às Unidades e Órgãos existentes, apresentada no banco de dados do SEI.
Nome	Descrição	Tipo de dado	Tamanho	Restrições de Domínio
sk_unidade	chave primária de unidade	int4	-	PK, Identity
sin_ativo_unidade	Flag que determina se a unidade está ativa	varchar	1	-
sigla_unidade	Sigla da unidade (setor)	varchar	30	-
descricao_unidade	Descrição da unidade (setor)	varchar	250	-
fk_orgao	Natural Key referente ao órgão que a unidade pertence	int4	-	not null
sin_ativo_orgao	Flag que determina se o órgão está ativo	varchar	1	-
sigla_orgao	Sigla do órgão	varchar	30	-
descricao_orgao	Descrição do órgão	varchar	100	-

Dimensão Usuário
Classificação	Dimensão ( X )
Descrição	Armazena os dados referente aos Usuários existentes, apresentada no banco de dados do SEI.
Nome	Descrição	Tipo de dado	Tamanho	Restrições de Domínio
sk_usuario	Chave primário	int4	-	PK
sin_ativo	Flag para usuários ativos	varchar	1	-
cpf_usuario	CPF do usupario	varchar	100	-
nome	Nome do usuário	varchar	100	-
fk_orgao	Chave estrangeira que defini a qual órgão o usuário é cadastrado	int4	-	not null

Dimensão Protocolo
Classificação	Dimensão ( X )
Descrição	Registro dos protocolos de processos e documentos gerados e recebidos nos SEI.
Nome	Descrição	Tipo de dado	Tamanho	Restrições de Domínio
sk_protocolo	Chave primária para os protocolos	int8	-	PK
fk_unidade_geradora	Chave estrangeira da unidade para unidade que gerou o protocolo	int4	-	Not null
fk_usuario_gerador	Chave estrangeira do usuário que gerou o protocolo	int4	-	Not null
protocolo_formatado	protocolo referenciado na tela de processo e Documentos no SEI	varchar	50	-
status_protocolo	“Status multi-valorado que identifica o Tipo de protocolo: P = Processo (envolve a tabela _ckgedit_QUOTckgedit>procedimento_ckgedit_QUOTckgedit>) G = Documento Gerado R = Documento Externo (envolve a tabela _ckgedit_QUOTckgedit>anexo_ckgedit_QUOTckgedit>)”	varchar	13	-
data_geracao	Data que foi gerado o protocolo	timestamp	-	-
status_estado	Status multi-valorado que identifica o estado do protocolo: 0 = Normal 1 = Processo Sobrestado 2 = Documento Cancelado 3 = Processo Anexado 4 = Processo Bloqueado	varchar	23	-
descricao	Descrição do protocolo	text	-	-
nivel_acesso_local	Status multi-valorado que identifica o Tipo de nível de acesso local: 0 = Público 1 = Restrito 2 = Sigiloso	varchar	8	-
nivel_acesso_global	Status multi-valorado que identifica o Tipo de nível de acesso global: 0 = Público 1 = Restrito 2 = Sigiloso	varchar	8	-
protocolo_formatado_pesquisa	protocolo referenciado na tela de processo e Documentos no SEI sem caracteres especiais	varchar	50	-
nivel_acesso_original	Status multi-valorado que identifica o Tipo de nível de acesso original: 0 = Público 1 = Restrito 2 = Sigiloso Foi observado que esta variável está preenchida com os valores, “0” e “1” apenas quando o campo sta_protocolo é igual a “P”	varchar	8	-

Dimensão Tempo
Classificação	Dimensão ( X )
Descrição	Identifica o espaço temporal referente aos registros nas tabelas fato
Nome	Descrição	Tipo de dado	Tamanho	Restrições de Domínio
sk_tempo	Chave primária de tempo	int2	-	Not null
dt_data	Data do registro	timestamp	-	-
ano	Ano do registro	int2	-	-
mes	Mês do registro	int2	-	-
trimestre	Trimestre do do registro	int2	-	-
descmes	Descrição abreviado do mês	varchar	3	-

Dimensão Tarefa
Classificação	Dimensão ( X ) Fato ( )
Descrição	Tarefa (operação) realizada pelo usuário na aplicação do SEI.
Nome	Descrição	Tipo de dado	Tamanho	Restrições de Domínio
fk_tarefa	PK da dimensão Tarefa	int4	-	PK
nome_tarefa	Descrição do nome da tarefa	varchar	250	Not null

Fato Assinatura
Classificação	Fato ( X )
Descrição	Armazena os dados referente a mesorregião divulgada pelo Instituto Brasileiro de Geografia e Estatística (IBGE). Apresentado na tabela de layout do CAGED
Nome	Descrição	Tipo de dado	Tamanho	Restrições de Domínio
sk_assinatura	PK da tabela fato assinatura	int4	-	not null
fk_usuario	FK da dimensão de usuário	int4	-
fk_unidade	FK da dimensão de unidade	int4	-
fk_tempo	FK da dimensaão tempo	timestamp	-
nome	Nome do usuário assinante do processo	varchar	100
cpf	CPF do usuário assinante do processo	int8	-
tratamento	Tratabemento do usuário assinante	varchar	100

Fato Atividade
Classificação	Dimensão ( ) Fato ( X )
Descrição	Armazena os dados referente as atividades realizadas dentro do sistema, qualquer operação realizada nos processos.
Nome	Descrição	Tipo de dado	Tamanho	Restrições de Domínio
sk_atividade	PK tabela atividade	int	-	not null
fk_protocolo	FK da dimensão Protocolo	int	-
fk_unidade	FK da dimensão Unidade	int	-
fk_usuario_origem	FK da dimensão Usuario	int	-
fk_tarefa	FK da dimensão tarefa	int	-
fk_unidade_origem	FK da dimensão de origem	int	-
fk_tempo	FK da dimensão de tempo	timestamp	-
data_abertura	Data de abertura da atividade	Timestamp	-
data_conclusao	Data de conclusão da atividade	Timestamp	-
sin_inicial	Atividade é inicial do process (s - sim : n - não)	varchar	1
tipo_visualizacao	Tipo de visualização do processo	varchar	40
